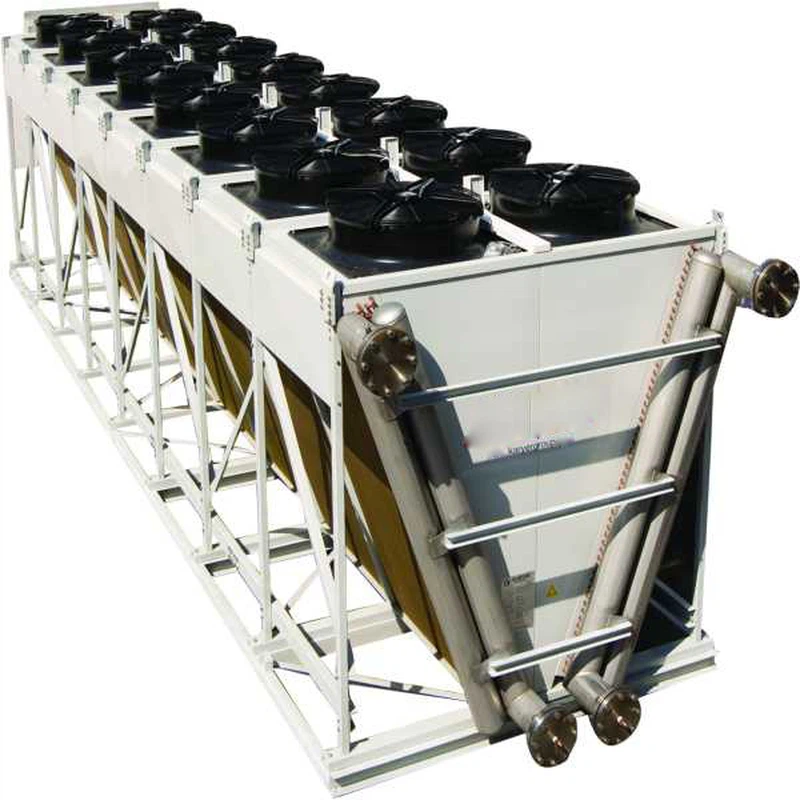

Jenbacher J624 GS-K112 kaasu-kaksikäyttöinen generaattori-kuivajäähdytysyksikkö

Yksikön ydinominaisuudet: mukautuspohja korkean ja matalan lämpötilan kuivajäähdyttimille
Jenbacher 6 -sarjan lippulaivamallina Jenbacher J624 GS-K112 saavuttaa jopa 46,8–47,1 prosentin sähköhyötysuhteen kaksivaiheisen turboahtimen ja Miller-venttiilin ajoituksen ansiosta, ja sen kattava yhdistetty lämmön ja sähkön hyötysuhde voi nousta yli 90 prosenttiin. Toimintansa aikana se tuottaa monenlaista hukkalämpöä eri lämpötasoilla, mikä muodostaa kaksi ydinlämpötilan säätövaatimusta:
Korkean lämpötilan lämmönlähde: Komponenttien, kuten sylinterivaipan ja öljyjärjestelmien, käyttölämpötila voi olla 85-95 astetta. On välttämätöntä poistaa nopeasti 60% -70% kokonaislämmönhäviöstä, jotta vältetään sylinterin rungon ylikuumeneminen, sylinterin vetäminen ja öljyn hapettumis ja huononeminen;
Matalan lämpötilan lämmönlähde: Kaksi{0}}vaiheisen turboahduksen jälkeen korkean-lämpötilan imu (180–220 astetta), generaattorin staattori/roottori ja hydraulijärjestelmä on jäähdytettävä tarkasti noin 40 asteeseen, jotta imutiheys ja happipitoisuus voidaan varmistaa, palamistehokkuus paranee ja NOx-päästöt vähenevät.
Tämä eriytetty lämmönpoistovaatimus "korkea lämpötila + matala lämpötila" on erittäin yhteensopiva korkean ja matalan lämpötilan kuivajäähdyttimien "kaksipiiristä riippumattoman lämmönvaihdon" teknisten ominaisuuksien kanssa, ja siitä on tullut keskeinen edellytys korkean ja matalan lämpötilan kuivajäähdyttimien määrittämisessä tälle yksikölle.

Jenbacher J624 GS-K112:een mukautumisen tekniset ydinedut
(1) Tarkka lämpötilan säätö maksimoi yksikön suorituskyvyn
Käyttämällä kaksipiiristä riippumatonta lämpötilan säätöä kunkin komponentin lämpötilaa voidaan ohjata tarkasti optimaalisella alueella: matalan -lämpötilan piiri laskee turboahtimen imulämpötilan noin 40 asteeseen, lisää imutiheyttä yli 20 %, stabiloi yksikön tehontuotannon nimellisarvoon ja vähentää NOx-päästöjä yli 1]9 %; Korkean lämpötilan piiri stabiloi sylinterin rungon lämpötilan, välttää Millerin venttiilin ajoituksen epäonnistumisen epänormaalin lämpötilan vuoksi ja varmistaa yksikön pitkän-tehokkaan toiminnan.
(2) Energiaa säästävä ja tehokas, mikä vähentää käyttö- ja ylläpitokustannuksia
Älykäs vaihtuvataajuinen puhallin säätää nopeutta automaattisesti kuormituksen mukaan, säästäen 15% -25% energiaa kiinteätaajuiseen tuulettimeen verrattuna;
Vedetön suunnittelu ratkaisee täysin perinteisten vesijäähdytysjärjestelmien vesivarojen kulutuksen ja skaalautumisen ongelmat, mikä vähentää investointeja vedenkäsittelyyn, kalkinpoistoon ja muuhun käyttöön ja ylläpitoon sekä pienentää yhden yksikön vuosittaisia ​​käyttö- ja ylläpitokustannuksia noin 8–12 %;
Itsenäinen lämmönvaihtoydin on helppo huoltaa erikseen ilman tarvetta sammuttaa järjestelmän yleistä huoltoa, mikä parantaa laitteiden saatavuutta.
(3) Sopeudu useisiin skenaarioihin ja lisää käyttöönoton joustavuutta
Jenbacher J624 GS-K112:ta käytetään laajalti teollisessa yhteistuotannossa, datakeskuksen varavoimassa, öljykenttään liittyvässä kaasuvoimantuotannossa ja muissa skenaarioissa. Jenbacherissa [23] on korkean ja matalan lämpötilan kuivajäähdyttimet, joita voidaan käyttää joustavasti työmaatilan ja ympäristön lämpötilan mukaan:

Äärimmäisen kylmä/korkea lämpötila: Konfiguroimalla pakkasnestettä ja suunnittelemalla korkean lämpötilan -erityispinnoitteita, vakaa toiminta voidaan saavuttaa ympäristöissä, jotka vaihtelevat -30 asteesta 50 asteeseen.
Monipolttoainesovitus: Tukee erilaisia ​​polttoaineita, kuten maakaasua, biokaasua, koksiuunikaasua jne. Lämpötilansäätöjärjestelmä voi automaattisesti säätää lämmönpoistokuormitusta polttoaineen lämpöarvon mukaan [30].
(4) Turvallinen ja luotettava, mikä pidentää yksikön käyttöikää
Tarkka lämpötilan säätö estää komponenttien vanhenemisen korkeissa lämpötiloissa ja haurastumasta alhaisissa lämpötiloissa, mikä pidentää merkittävästi ydinkomponenttien, kuten sylinterivaipan ja generaattorin staattorien, käyttöikää. Yksikön huoltojaksoa on lisätty 60 000 tunnista 80 000 tuntiin;
Riippumaton piirisuunnittelu vähentää yhden piirin vikojen vaikutusta koko järjestelmään, ja se on varustettu ylilämpötilahälyttimellä ja automaattisella sammutussuojalla, jotta vältetään lämpötilan säätelyhäiriön aiheuttamat yksikön vauriot;
Erittäin tiivis rakenne estää jäähdytysväliaineen vuotamisen ja mukautuu vetypolttoaineen sähköntuotannon skenaarioihin, se muodostaa täydentävän takuun vetyjäähdytysjärjestelmän kanssa, mikä parantaa yleistä käyttöturvallisuutta.

Todelliset sovellusskenaariot ja arvon toteutuminen
(1) Teollinen yhteistuotantohanke
Tietty kemianteollisuuspuisto ottaa käyttöön Jenbacher J624 GS-K112 -yksikön maakaasun yhteistuotantoon ja korkean ja matalan lämpötilan kuivajäähdyttimien konfiguroinnin jälkeen:
Yksikön sähköntuotannon hyötysuhde pysyy vakaana yli 46,5 %:ssa, yhteistuotannon kokonaishyötysuhde on 91 %, vuotuinen sähköntuotanto kasvaa 5 % ja vuotuiset polttoainekustannussäästöt ovat noin 1,2 miljoonaa yuania;
Sylinterin rungon lämpötilan vaihtelua hallitaan ± 3 asteen sisällä, öljyn käyttöikää pidennetään 30 %, staattorin eristyksen suorituskyky on vakaa, laitteiden käytettävyys kasvaa 95 %:sta 99 %:iin ja suunnittelemattomat sammutukset vähenevät yli 2 kertaa vuodessa.
(2) Varavirtalähde datakeskukseen
Suuri datakeskus on varustettu tällä yksiköllä hätävirtalähteenä, korkean ja matalan lämpötilan kuivajäähdyttimillä, jotka vastaavat tarkasti datakeskuksen korkeita luotettavuusvaatimuksia.
Matala{0}}lämpötilapiiri ohjaa generaattorin staattorin lämpötilaa alle 65 astetta eristyksen suorituskyvyn ja datakeskuksen virtalähteen vakauden varmistamiseksi.
Vedetön rakenne mukautuu palvelinkeskusten veden{0}säästövaatimuksiin, välttäen vesivuotojen ja hilseilyn riskit perinteisissä vesijäähdytysjärjestelmissä ja vähentäen palvelinkeskuksen toiminnan ja ylläpidon monimutkaisuutta.
(3) Öljykenttään liittyvä kaasuvoimantuotantohanke
Etäisillä öljykentillä käytetään Jenbacher J624 GS-K112 -yksikköä kaasun käsittelyyn, ja korkean ja matalan lämpötilan kuivajäähdyttimet takaavat pitkäaikaisen vakaan toiminnan tärinän- ja korroosionesto--ominaisuuksineen:
Öljykentän pölyyn ja korkean kosteuden ympäristöihin sopeutuessa lämmönvaihtoytimen huoltojakso on pidennetty 6 kuukauteen, mikä vähentää käytön ja huollon vaikeutta syrjäisillä alueilla;
Tarkka lämpötilan säätö parantaa siihen liittyvän kaasun polttotehokkuutta ja saavuttaa tavoitteen "muuttaa jätteestä aarre". Jokainen yksikkö kuluttaa 10 miljoonaa kuutiometriä kaasua vuodessa ja vähentää hiilidioksidipäästöjä noin 20 000 tonnia.

Valinta- ja toimintapisteet
(1) Tarkka valintanäppäin
Lämpökuormituksen sovitus: Laske Jenbacher J624 GS-K112:n lämmönpoistokapasiteetin (noin 657 kW) ja alhaisen lämpötilan lämmönpoistokapasiteetin (noin 1480 kW) perusteella nimelliskäyttöolosuhteissa kuivajäähdyttimen lämmönvaihtopinta-ala tarkasti varmistaaksesi, että lämmönpoistokuorma on yhtä suuri kuin 5 %:n käyttökuormitus.
Väliaineen mukauttaminen: Valitse kylmäaine ympäristön lämpötilan mukaan (etyleeniglykolin vesiliuosta käytetään yli -10 asteen lämpötiloissa ja propyleeniglykolin vesiliuosta alle -30 asteen lämpötiloissa) väliaineen jäätymisen tai korroosion välttämiseksi;
Sopeutuminen ympäristöön: Suuritehoisia tuulettimia ja -tehokkaita ripoja käytetään korkeissa-lämpötiloissa, pölysuodattimia asennetaan pölyisiin ympäristöihin ja 316 litran ruostumattomasta teräksestä valmistettuja lämmönvaihtoputkia käytetään rannikkoalueilla parantamaan korroosionkestävyyttä.
(2) Tehokas käyttö- ja kunnossapitostrategia
Säännöllinen puhdistus: Puhdista pöly ja roskat lämmönvaihtorivoista 1-2 kuukauden välein lämmönvaihdon tehokkuuden varmistamiseksi. Puhdista lämmönvaihtoydin korkeapaineisella vedellä 6 kuukauden välein hilseilyn poistamiseksi;
Keskitasoinen huolto: Tarkista kylmäaineen pitoisuus ja pH-arvo neljännesvuosittain, lisää nopeasti pakkasnestettä tai lisää korroosionestoaineita korroosion ja jäätymisen välttämiseksi;
Älykäs valvonta: Reaaliaikainen lämpötilan ja virtauksen valvonta jokaisessa piirissä PLC-järjestelmän kautta, automaattinen hälytys ja puhaltimen nopeuden säätö ylikuumenemisen sattuessa sekä mahdollisten vikojen varhainen havaitseminen.

Yhteenveto
Jenbacher J624 GS-K112 kaasugeneraattorin ydintukilaitteistona korkean ja matalan lämpötilan kuivajäähdytin mukautuu täydellisesti yksikön usean lämmönlähteen ja laajan lämpötila-alueen lämmönpoistotarpeisiin kahden piirin riippumattoman lämpötilasäädön, tarkan lämpötilan säädön, energiansäästön ja korkean hyötysuhteen teknisten etujen ansiosta. Se ei ainoastaan ​​​​maksimoi yksikön sähköntuotannon tehokkuutta ja pidentää laitteiden käyttöikää, vaan myös vähentää käyttö- ja ylläpitokustannuksia ja parantaa näkymän mukautumiskykyä.
Nykyisessä energian muuntamisen ja vähähiilisen{0}}kehityksen kontekstissa korkean ja matalan lämpötilan kuivajäähdyttimien ja Jenbacher J624 GS-K112:n yhdistelmä tarjoaa tehokkaita ja luotettavia ratkaisuja teolliseen yhteistuotantoon, hajautettuun energiaan, puhtaan energian käyttöön ja muille aloille. Se on keskeinen tuki suurille-kaasukäyttöisille-sähköntuotantoprojekteille "tehokkaan toiminnan, vähähiilisen-energiansäästön, turvallisuuden ja vakauden saavuttamiseksi". Se auttaa erilaisia ​​energiaprojekteja toteuttamaan vihreän kehityksen käsitettä ja samalla alentamaan kustannuksia ja lisäämään tehokkuutta.
