Hydroturbiinien pystysuuntaisten painelaakereiden vaihto, suuret pyöreät sisäiset jäähdyttimet
Hydroturbiinien pystysuuntaisten painelaakereiden vaihto, suuret pyöreät sisäiset jäähdyttimet
Yleiskatsaus
Tämä tekninen asiakirja kattaa koko suurten pyöreiden sisäisten öljynjäähdyttimien vaihtotyön, joissa on vesiturbiinien pystysuuntaiset painelaakerit. Alkuperäinen jäähdytin menettää lämmönvaihtokapasiteetin putken korroosion, hilseilyn, biologisen likaantumisen, rakenteellisen muodonmuutoksen ja ikääntymisvian vuoksi, mikä aiheuttaa epänormaalia laakeriöljyn lämpötilaa, epävakaa yksikön toimintaa ja piilotettuja sammutusriskejä. Mittatilaustyönä valmistettuja suuria pyöreitä jäähdyttimiä käytetään kiinteästi vaihdettavaksi, jotta voidaan palauttaa suunniteltu jäähdytysteho, varmistaa pystysuuntaisen työntölaakerin ja vesivoiman generaattoriyksikön pitkäaikainen turvallinen ja vakaa toiminta.

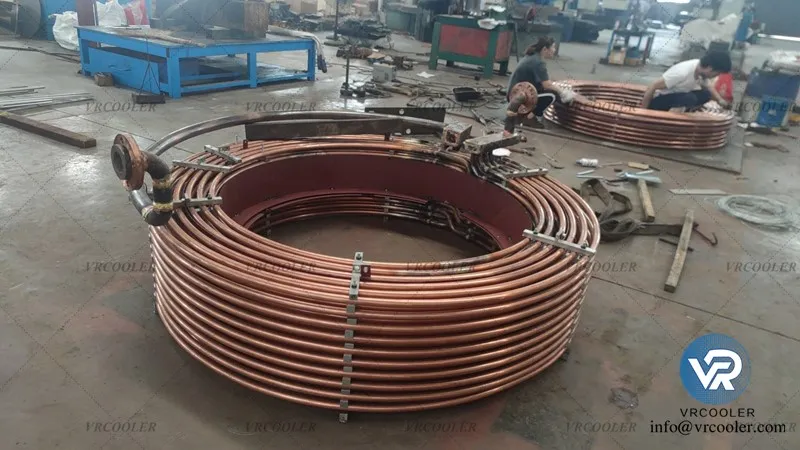

1. Korvaavan tuotteen profiiliPyöreä sisäinen jäähdytin
1.1 Rakenteelliset ominaisuudet
Siinä on kiinteä suuri pyöreä U{0}}putkinipurakenne, joka sopii täydellisesti pystysuuntaisen painelaakeroidun öljysäiliön sisäontelon kokoon. Koostuu pääasiassa jäähdytysputkinipusta, putkilevystä, ylemmästä ja alemmasta vedenpoistimesta, paikannustukikannattimista, tärinänvaimennusosista ja liitoslaipoista. Koko runko on upotettu voiteluöljyn sisään, mikä toteuttaa luonnollisen konvektion lämmönvaihdon laakeriöljyn ja jäähdytysveden välillä. Segmentoitu yhdistetty rakenne on valinnainen ylimitoitettuihin malleihin, kätevä nostamiseen, kuljetukseen ja säiliön kokoonpanoon.
1.2 Mukautetun suunnittelun ydinpisteet
Mittojen yhteensopivuus: Ulkohalkaisija, kokonaiskorkeus, putken asetteluympyrä ovat täysin alkuperäisen laakerisäiliön asennustilan mukaisia, ei{0}}leikkausta ja muuntamista paikan päällä.
Lämmön suorituskyvyn palauttaminen: Laske painelaakerin todellinen käyttölämpökuorma uudelleen, varaa 10 % ~ 15 % turvamarginaali, palauta alkuperäinen suunniteltu jäähdytyskapasiteetti.
Virtauskanavan optimointi: Porrastettu putkijärjestely parantaa öljyn turbulenssivaikutusta, eliminoi kuolleen virtausalueen öljysäiliön sisällä. Laskuri-virtausvesi-öljylämmönvaihtotila maksimoi logaritmisen keskilämpötilaeron.
Tärinänkestävyysrakenne: Useat kiinteät tuet ja rajarakenteet kestävät yksikön toiminnan tärinää, välttävät putkinipun kitkavaurioita ja löystymistä.
1.3 Materiaalin vakiokokoonpano
Jäähdytysputki: 90/10 kupari-nikkeliseos / alumiinimessinki, korkea lämmönjohtavuus, erinomainen korroosionesto-ja hilseilynesto-.
Putkilevy: Naval-messinkimateriaali, tasainen korroosionkestävyys putkien kanssa, estää tehokkaasti galvaanista korroosiota.
Otsikkokuori: hiiliteräs, jossa on ruosteenesto-epoksipinnoite; ruostumaton teräs valinnainen vaativaan veden laatuun.
Tuki ja kiinnitys: 304 ruostumatonta terästä, kestävät öljyn upotusta ja pitkäaikaista tärinää-.
2. Syitä jäähdyttimen vaihtamiseen
Vaikea putken seinämän syöpyminen ja oheneminen: Pitkäaikainen-upotus korkean-lämpöiseen voiteluöljyyn ja kiertävään jäähdytysveteen johtaa seinämän vaimenemiseen ja vesi{2}}öljyvuotojen sekoittumisen vaaraan.
Paksu hilseily ja likaantuminen: Sisäputken vesihilse ja ulkoputken öljylika lisäävät suuresti lämmönsiirtovastusta, jäähdytysteho laskee jyrkästi, laakeriöljyn lämpötila ylittää standardin.
Rakenteen vanheneminen ja muodonmuutos: Pitkäaikainen{0}}värähtely aiheuttaa putken taipumista, hitsaushalkeamia ja tuen löystymistä, piilossa olevaa vuotohäiriötä.
Suorituskyky ei pysty vastaamaan käyttötarpeita: Huoltopuhdistus ei voi palauttaa alkuperäistä lämmönvaihtovaikutusta, usein toistuvat korkean öljyn lämpötilan hälytykset vaikuttavat sähköntuotannon tehokkuuteen.
Käyttöiän loppu: Käyttöikä saavuttaa suunnittelurajan, säännöllinen vaihto eliminoi äkilliset laakerinvian katkokset.
3. Esi-korvauksen valmistelutyöt
3.1 Teknisten tietojen vahvistus
Kerää alkuperäinen jäähdyttimen piirustuskoko, laakerisäiliön sisähalkaisija, asennuksen korkeus, veden tulo- ja poistoliitäntäparametrit. Tarkista yksikön nimellisteho, painelaakerin kuorma, normaali käyttööljyn lämpötila, jäähdytysveden tulolämpötila ja virtausparametrit, vahvista uuden jäähdyttimen mukautetut käsittelystandardit.
3.2 Paikan päällä-turvallisuus- ja rakentamisjärjestely
Toteuta vesiturbiiniyksikön sammutus-, sähkökatkos- ja lukitusturvatoimenpiteet. Tyhjennä voiteluöljy painelaakerisäiliön sisällä kokonaan, puhdista jäännösöljylika ja sedimentti. Varusta ammattimaiset nostotyökalut, nostotakit, paineentestauslaitteet ja huoltotyökalut. Jaa rakennushenkilöstö nosto-, purku-, asennus- ja testausryhmään selkeällä työnjaolla.
3.3 Uuden jäähdyttimen tehdastarkastus
Tarkista juuri valmistetun pyöreän sisäisen jäähdyttimen ulkonäön eheys, ei putken vaurioita, muodonmuutoksia tai hitsausvirheitä. Suorita tehtaan hydrostaattinen painetesti varmistaaksesi, ettei putkinipussa ole vuotoja. Varmista, että mittaparametri, liitännän koko ja materiaalitodistus vastaavat vaihtovaatimuksia.
3.4 Apumateriaalin valmistelu
Valmistele asennusta ja käyttöönottoa varten tarvittavat tiivisteet, liitospultit, korroosionestopinnoite-, puhdistusaine ja väliaikaiset liitosputket.
4. Vanhan epäonnistuneen jäähdyttimen purkaminen
Sulje jäähdytysveden tulo- ja poistoventtiilit, tyhjennä jäännösjäähdytysvesi vanhan jäähdytinputkinipun sisään.
Irrota veden tulo- ja poistoputkien laipat, irrota ulkoiset liitosputket.
Irrota vanhan jäähdyttimen kiinteät pultit ja rajatuet laakerisäiliön sisällä.
Käytä erityisiä nostotyökaluja pyöreän putkinipun kiinnittämiseen vakaasti, säilytä vaaka- ja pystytasapaino.
Nosta vanha jäähdytin hitaasti ulos laakerisäiliön yläosasta tasaisella nopeudella, vältä törmäystä säiliön sisäseinään ja laakerikokoonpanoon.
Kuljeta purettu vanha jäähdytin sille varattuun säilytystilaan myöhempää romun käsittelyä tai vikojen analysointia varten.
Puhdista uudelleen-laakerisäiliön sisäseinä ja pohja, poista pudonnut hilse, ruoste ja sekalaiset.
5. Uuden suuren pyöreän sisäisen jäähdyttimen asennus ja sijoittaminen
Nosta pätevä uusi pyöreä jäähdytin hitaasti painelaakerin öljysäiliön yläosaan, säädä kulmaa ja asentoa niin, että se on kohdistettu asennusonteloon.
Aseta jäähdytin tasaisesti määritettyyn asennuskorkeuteen ja varmista, että kokonaistaso ja pystyaste vastaavat teknisiä vaatimuksia.
Asenna paikoitustuet ja tärinänvaimennus-osat yksitellen, kiinnitä kaikki kiinnityspultit tasaisesti ja symmetrisesti välttyäksesi löysältä tärinältä.
Kohdista veden tulo- ja poistoliitännät, asenna tiivisteet, liitä jäähdytysvesiputket ja lukitse laipan pultit.
Tarkista jäähdyttimen ja säiliön seinämän välinen rako, laakeriosat, takaa esteettömän öljyn kiertotilan ilman kitkahäiriöitä.
Integroitu eristyskäsittely kosketuskohdassa, estää hajavirran kulkua ja estää sähkökemiallisen korroosion.
6. Painetesti ja vuototarkastus asennuksen jälkeen
Suorita hydraulinen painetiiveystesti jäähdytysveden puolella, testipaine on 1,5 kertaa suunniteltu käyttöpaine, pidä painetta määrätyn ajan.
Huomioi putkinippu, hitsausliitokset ja laippaliitokset, ei veden tihkumista, vuotoja ja painehäviöitä.
Täytä voiteluöljyä painelaakerisäiliöön normaalille nestetasolle, seiso paikallaan varmistaaksesi, ettei öljyvuotoa jäähdyttimen asennusasennossa.
Tarkista sisäisen virtauskanavan sileys, varmista, ettei tukkeutumista ja epänormaalia vastusta ole.
7. Käyttöönotto ja toiminnan tarkastus
Avaa jäähdytysveden kiertoputkiventtiili, syötä vettä suunnitellun virtauksen mukaan, esi{0}}käytetään vedenkiertojärjestelmä.
Käynnistä vesiturbiiniyksikön kuormittamaton-koekäyttö, reaaliaikainen-valvonta painelaakerin tulo- ja poistoöljyn lämpötilaa, jäähdytysveden lämpötilaero.
Lisää yksikkökuormitusta asteittain askel askeleelta, seuraa jäähdytyslämmönvaihtovaikutusta matalan, keskisuuren ja täyden kuormituksen olosuhteissa.
Vertaa käyttölämpötilatietoja suunnittelustandardiin, varmista, että öljyn lämpötila on vakaasti hallinnassa turvallisella alueella, ei yli{0}}lämpötilan vaihtelua.
Tarkasta jäähdyttimen käynnissä oleva tärinä, melu ja putkiston vakaus, poista epänormaalit toimintailmiöt.
8. Päivittäinen huolto- ja huoltotakuu -vaihdon jälkeen
8.1 Säännöllinen rutiinihuolto
Tarkkaile ajoittain käyttölämpötilaa, painetta ja virtausparametreja ja löydä tehokkuuden lasku ajoissa.
Suorita kokonaispuhdistus 6-18 kuukauden välein, poista öljylika, vesihilse ja kiinnikkeet putken pinnalta.
Tarkista säännöllisesti tukien kiinnitystila ja hitsin tiiveys, korjaa ajoissa löystymis- ja korroosio-ongelmat.
8.2 -Korroosionesto- ja-likaantumisenesto
Käytä vedenlaatua stabiloivaa käsittelyä, sopivaa likaantumisenestoainetta-; päällystä suojapinnoite helposti syöpyviin osiin, pidennä pyöreän sisäisen jäähdyttimen käyttöikää.
8.3 Myynnin jälkeinen-tekninen tuki
Tarjoa asennusohjeita, toimintaparametrien optimointia ja säännöllistä etäseurantatarkastusta. Tarjoa herkkien osien vaihtopalvelua ja varmista painelaakerin jäähdyttimen pitkäaikainen vakaa jäähdytys-.
9. Tärkeimmät edut täydellisen vaihdon jälkeen
Palauta alkuperäinen suunnittelun lämmönvaihtotehokkuus, hallitse tehokkaasti laakerin käyttölämpötilaa, vältä yli{0}}lämpötilan kuluminen ja laattojen palaminen.
Uusi korroosionestoputkimateriaali pidentää huomattavasti huoltojaksoa, vähentää toistuvia huolto- ja sammutushuoltokustannuksia.
Optimoitu sisäinen virtausrakenne parantaa öljyn kiertoa, stabiloi voiteluöljykalvoa ja suojaa painelaakerin ydinosia.
Sopeudu kaikkiin vesiturbiinin kuormitustyöolosuhteisiin, paranna yleistä käyttöturvallisuutta ja yksikön sähköntuotannon luotettavuutta.
Vakiovaihtorakenne lyhentää seisokkiaikoja, minimoi laitteiden seisokkien aiheuttamia taloudellisia menetyksiä.
10. Sovellettava soveltamisala
Pystysuuntainen painelaakeri suuri pyöreä sisäinen jäähdytin korvaa sekavirtaus--aksiaalivirtaus-hydroturbiiniyksiköt; käytetään laajalti suurissa vesivoimaloissa, pumppuvoimaloissa, teollisissa itse{2}}vesivoimalaitoksissa. Soveltuu vanhojen laitteiden kunnostus-, vikatilanteiden vaihto- ja yksikön suorituskyvyn parantamiseen liittyviin jälleenrakennusprojekteihin.
